Дополнительное оснащение

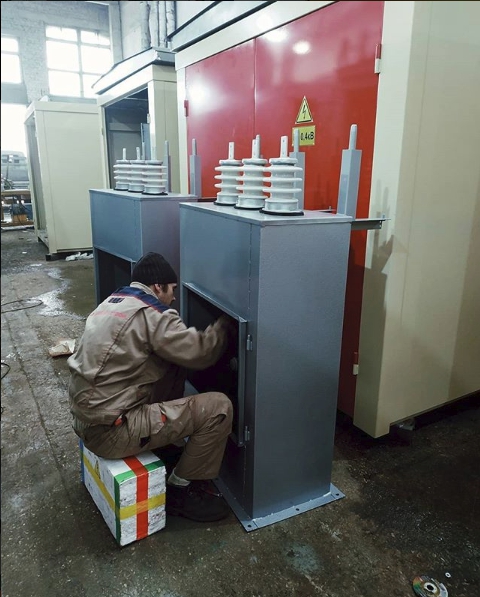

Установка трансформаторной подстанции обуславливает потребность в использовании вспомогательных технических средств для организации воздушного ввода от линии электропередач к агрегату. Для этого применяются изоляторы и ограничители перенапряжения.

Для обеспечения безопасности обслуживающего персонала предусмотрен контур заземления. Он представляет собой металлическую планку, углубленную в землю на расстояние от 50 см. Служит для вывода блуждающих электрических токов и предотвращения скапливания статического электричества на электрооборудовании ТП.

Комплектация КТП

Оснащение комплектных трансформаторных подстанций производится согласно техническим данным опросного листа, где указывается:

• серия сборных камер одностороннего обслуживания (для комплектации РУ УВН);
• модель щитовой ячейки (для РУ УНН);
• информация о трансформаторе (тип, мощность, год выпуска и т.д.).

В базовую комплектацию электротехнического агрегата также входит:

1. Система рабочего освещения. Внутри камеры установлен выключатель с патроном. В нетиповых проектах может организовываться наружное освещение и внедряться аварийные осветительные устройства со светильниками на базе светодиодов, питающихся от автономного источника – аккумулятора.

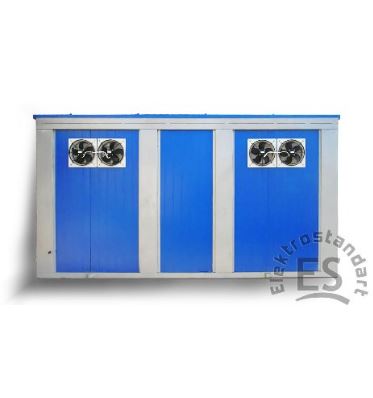

2. Вентиляционное оборудование. В классическом исполнении предусмотрена система естественной вентиляции – по периметру корпуса имеются технические отверстия, скрытые металлическими жалюзи, для притока и вывода воздуха. В условиях повышенной влажности или избытка накапливания тепла от нагрева оборудования дополнительно устанавливают приточно-вытяжную вентиляцию.
3. Система отопления. Представлена электроконвекторами мощностью 1,5 кВт с автоматическим или ручным управлением. Служит для стабильного поддержания заданной температуры воздуха в блоке (+5°С). Наличие системы в комплекте типового исполнения следует уточнять у производителя.
4. Сигнализация. Устройства пожарной и охранной сигнализации с аппаратами оповещения, контролирующими приборами и датчиками автоматической передачи информации оператору в пункт дистанционного обслуживания при необходимости могут добавляться в комплект к основному оборудованию.
5. Средства персональной защиты. Для повышения уровня безопасности обслуживающего персонала предусмотрен пакет спецзащиты.
6. ЗИП – запасные части, инструменты и принадлежности заказываются в индивидуальном порядке согласно перечню технического листа.

К основному и вспомогательному оборудованию прилагается перечень сопроводительных и пояснительных документов, сертификаты и нормативные акты прохождения испытаний (по требованию).

Мониторинг, учет и измерение

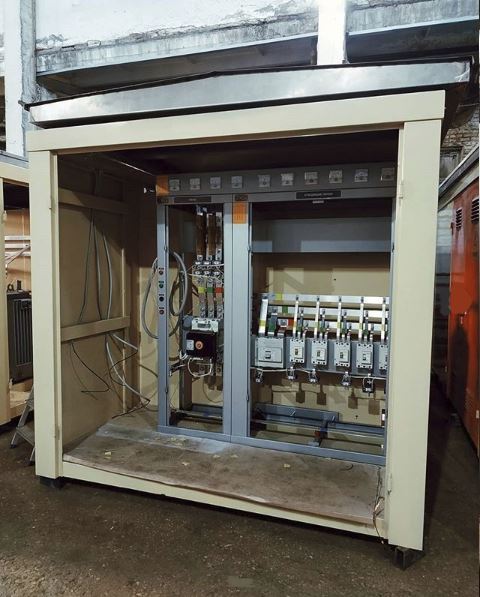

Все измерительно-учетные манипуляции производятся на стороне пониженного напряжения. Для этого распредустройство (как правило, ЩО-70 или ЩО-90) оснащается счетчиками, амперметрами и вольтметрами, трансформаторами собственных нужд (конфигурация обсуждается в индивидуальном порядке для конкретного объекта энергообеспечения). В зависимости от модификации и потребности мониторинг может осуществляться на двух позициях:

• на вводе в РУНН;
• на выводе из РУНН.

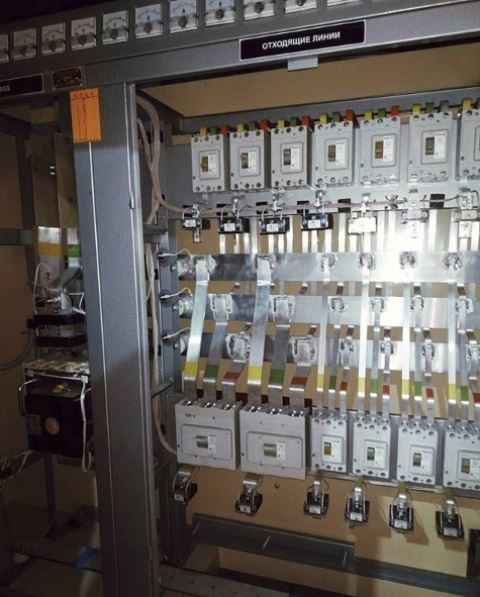

Допускается использование распредустройства низкого напряжения, специально подготовленного для учета и измерения параметров электроэнергии на отходящих линиях.
