БКТП

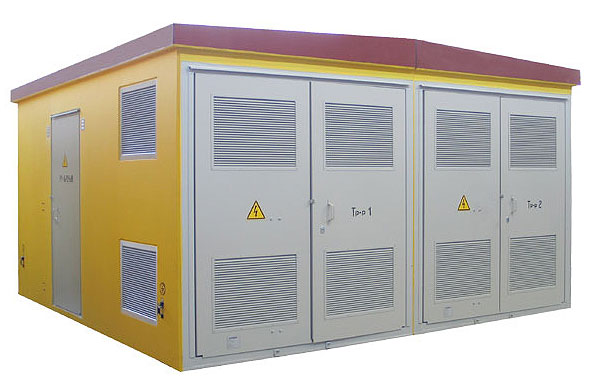

Блочная трансформаторная подстанция в бетонной оболочке – высоковольтная силовая установка, спроектированная для организации энергоснабжения объектов энергопотребления в регионах с умеренным и умеренно-холодным климатом.

Трансформаторная подстанция используется для энергообеспечения объектов:

• транспортных сетей;
• жилищного сектора;
• производственных цехов;
• сельских и фермерских хозяйств;
• промышленных предприятий по добыче и переработке.

Основные функции БКТП – снятие электроэнергии из высоковольтной ЛЭП, понижение ее до общепотребительских значений 0,4 кВ и передача к конечным пользователям. Питание блочно-модульного агрегата производится от сети переменного трехфазного тока напряжением 6 (10) кВ и частотой 50-60 Гц.

Оснащение БКТП

Подстанция характеризуется блочным исполнением. Количество используемых трансформаторов напрямую влияет на их число.

В однотрансформаторной подстанции бетонный блок охватывает три отсека:

• УВН – распределительного устройства высокого напряжения (в составе которого находятся ячейки КСО с выключателями нагрузки);
• УНН – распределительного устройства низкого напряжения (на базе щитов ЩО-70 или ЩО-90);
• силового трансформатора – масляного или сухого типа.

Для БКТП, имеющих в своем составе 2 силовых преобразователя, характерно наличие отдельного бетонного блока для каждого из трех отсеков. В базовом исполнении ввод со стороны ВН и вывод со стороны НН выполняется кабельным способом. Возможна вариация с воздушным вводом.

Конечная комплектация установки зависит от потребностей объекта и пожеланий заказчика.

Условия эксплуатации БКТП

Трансформаторные подстанции блочного типа предназначены для эффективной работы в условиях умеренного или умеренно-холодного климата.

Регламентом ГОСТ 15150-69 прописан следующий перечень микроклиматических условий:

• температурный режим от -40°С до +45°С;
• влажность воздуха – до 80 %;
• атмосферное давление – 86-106 кПа;
• отсутствие токопроводящей пыли, агрессивных испарений в воздухе;
• отсутствие вибраций и тряски.

Монтаж БКТП осуществляется посредством состыковки двух бетонных блоков – подземного с бункером для маслосборника и надземного, где располагается электротехническая аппаратура.

Услуги

Выпуск высоковольтного оборудования – не единственное направление деятельности компании Электростандарт.

Помимо конструирования и изготовления установок по типовым и персональным проектным данным мы реализуем пакет сопутствующих услуг:

• доставка в Белгороде;
• монтаж БКТП под ключ согласно ПУЭ;
• пусконаладочные и шефмонтажные мероприятия на месте установки;
• прокладка и замена кабеля проводки.

Купить БКТП серийного производства можно оформив заказ на сайте. Для заявки на изготовления агрегата по индивидуальным параметрам, достаточно обратиться к менеджерам компании, заполнив форму обратной связи. Наши специалисты свяжутся с вами для детализации и оформления заказа, расчета сроков производства и доставки.
