КРУ

Комплектное распределительное устройство – электротехническая установка, скомпонованная из модулей высокой степени готовности в заводских условиях, предназначенная для распределения электроэнергии одного класса от источника к потребителю. Применяется на трансформаторных подстанциях и внутри производственных помещений.

Питание ячейки КРУ производится от трехфазной сети переменного тока номинальным напряжением 6 (10) кВ и частотой 50-60 Гц.

Особенности конструкции КРУ

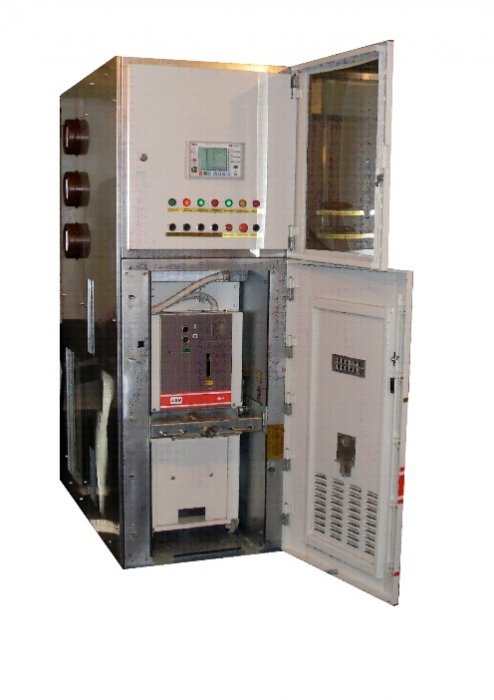

Ячейка КРУ представляет собой металлический шкаф заводской сборки, изготовленный из оцинкованной стали горячего цинкования. Для повышения уровня антикоррозийной защиты внешние оболочки покрываются порошковым составом светлых оттенков.

В целях изоляции оборудования секции ограничены друг от друга металлическими перегородками.

Для создания оптимальных микроклиматических условий эксплуатации КРУ оснащают дополнительными устройствами – принудительной вентиляции, обогрева счетчиков, релейной аппаратуры и масляных выключателей (при -25°С). Обеспечение стабильного уровня влажности достигается путем утепления каркаса минераловатными плитами.

Комплектация

Шкаф КРУ разделен на несколько секций:

• Релейная. В ней размещается низковольтное оборудование, элементы управления и сигнализации – накладки, ключи управления, переключатели, указательные реле, сигнальные лампы.
• Силового выключателя. В ней располагается высоковольтное оборудование – заземлители, предохранители, ограничители напряжения, выключатели нагрузки.
• Сборных шин. Включает в себя силовые шины для соединения шкафов секций.
• Ввода. Выполняет функцию размещения кабельной разводки, трансформаторов тока и напряжения, ОПН.

Унифицированная конструкция корпуса КРУ позволяет оснащать агрегат комплектующими узлами отечественного и зарубежного производства, а также использовать оборудование различных технических параметров под индивидуальные запросы.

Условия эксплуатации КРУ

Комплектные распределительные устройства предусматривают монтаж внутри закрытых помещений.

Оптимальными рабочими условиями для КРУ, реализованными в климатическом исполнении У3 по ГОСТ 15150, являются:

• температура воздуха от +1°С до +40°С;
• влажность воздуха внутри шкафа 60-70 %;
• максимальная высота монтажа – 1000 метров над уровнем моря;
• отсутствие токопроводящей пыли и агрессивных веществ, разрушающих оболочки изоляции.

Недопустим монтаж комплектного РУ в условиях сейсмической активности, вибрации и тряски.

Услуги

В компании Электростандарт можно не только выгодно купить КРУ по ценам завода-изготовителя, но и организовать доставку по Белгороду. Также мы предлагаем целый ряд дополнительных услуг, в числе которых установка ТП, запуск и обслуживание электрооборудования, а также прокладка и замена кабеля. Получите консультацию наших специалистов уже сейчас, связавшись с ними по контактному номеру телефона.
