Мачтовые трансформаторные подстанции (КТПМ)

Мачтовая трансформаторная подстанция – комплектная ТП тупикового типа, применяемая для приема, преобразования и распределения электроэнергии к потребителям. Питается от сети трехфазного переменного тока частотой 50-60 Гц и напряжением 6 (10) кВ, на выходе продуцирует электроэнергию напряжением 0,4 кВ.

Многофункциональный унифицированный агрегат нашел широкое применение в энергообеспечении:

• микрорайонов и сел;
• коттеджных поселков;
• садоводческих товариществ;
• фермерских и сельских хозяйств;
• небольших промышленных объектов.

Особенностью мачтовой КТП является ее размещение на металлоконструкциях, монтируемых на опорных столбах, что позволяет снизить затраты полезной площади, устранить потребность в обустройстве прилагаемой территории и сократить вероятность вандализма и несанкционированного проникновения посторонних лиц к высоковольтному оборудованию.

Комплектация

КТП мачтового типа доставляются к месту монтажа в укомплектованном виде, что включает в себя наличие следующих модулей:

• распредустройство высокого напряжения с разъединителями и предохранителями;
• распредустройство низкого напряжения;
• силовой трансформатор (заданной мощности от 25 до 250 кВА).

Также в состав поставки входит:

• разрядники и изоляторы;
• монтажный комплект металлоконструкций;
• документация.

Все электротехнические устройства монтируются на металлическую сварную раму с площадкой для обслуживания, которая выступает основанием.

• А-образный;
• П-образный.

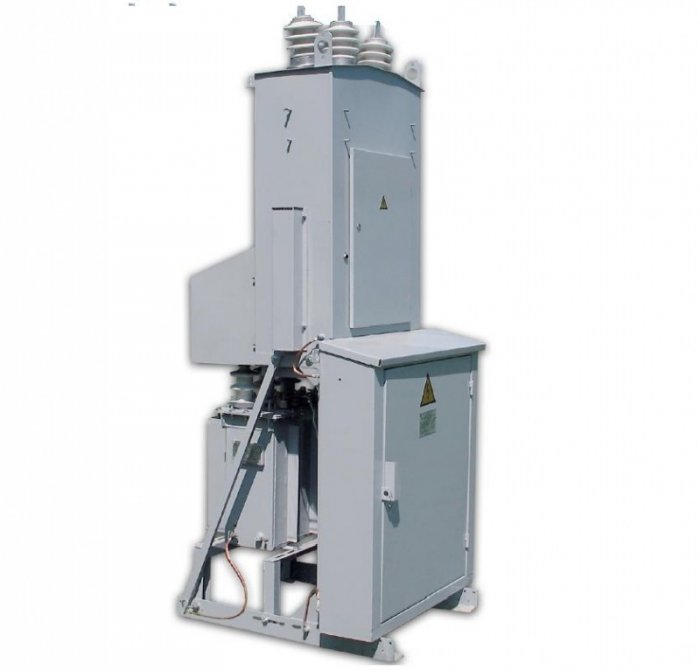

КТПМ выполнена в виде открытого компактного шкафа, корпус которого произведен из толстой листовой стали и покрыт эфирно-полимерным покрытием для обеспечения антикоррозийной стойкости конструкции и минимизации влиянии атмосферных проявлений на внутреннее оборудование.

Условия эксплуатации мачтовой трансформаторной подстанции

Столбовая трансформаторная подстанция предполагает наружную установку на опорных столбах (деревянных или железобетонных) на высоте до 7 метров и предназначена для эксплуатации в условиях умеренного климата.

Согласно нормам ГОСТ 15150-69 климатическое исполнение У1 соответствует следующим параметрам:

• температура воздуха -40°С +45°С;
• влажность – до 80 % при 15°С;
• порывы ветра до 36 м/с;
• отсутствие тряски и вибраций.

Места хранения взрывоопасных, горючих, легковоспламеняющихся веществ, а также составов, агрессивно воздействующих на металлические и изоляционные оболочки оснащения, являются недопустимыми для монтажа агрегата.

Услуги

Эффективность работы и долговечность даже наиболее качественного оборудования зависит от корректного обслуживания с момента монтажа. Наша команда располагает квалифицированным штатом сотрудников, способных быстро, точно и продуктивно осуществить введение в эксплуатацию любой высоковольтной и низковольтной установки собственного производства. Помимо этого, компания Электростандарт предоставляет услуги по доставке заказа в Белгород, а также прокладку или замену кабеля проводки.
