КТПНУ 400

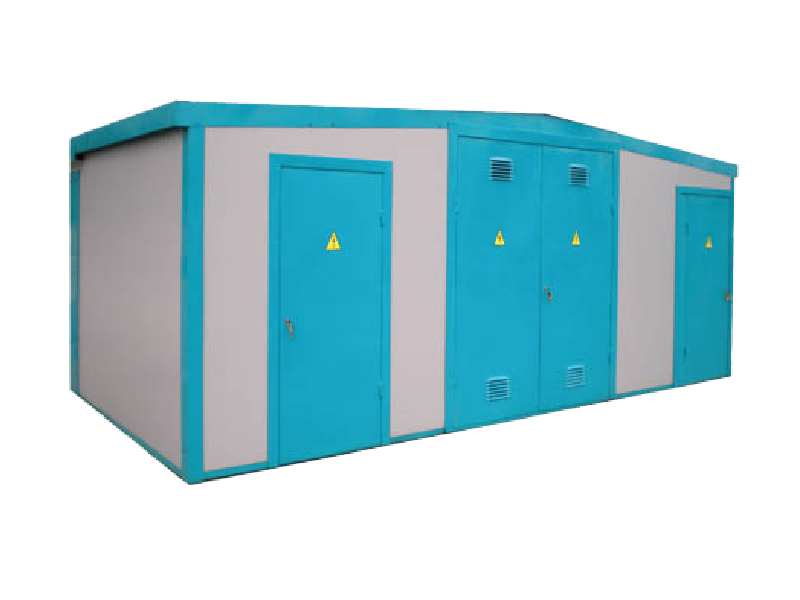

Ячейка КТПН 400 кВа представляет собой конструкцию для трансформаторных подстанций, состоящую из трех отдельных транспортных блоков, размещенных отдельно друг от друга. Включает в себя блок устройства высокого напряжения и блок устройства низкого напряжения, между ними находится блок трансформаторов.

Комплектация ячейки

Подстанцию допускается эксплуатировать в суровых климатических условиях благодаря утепленным стеновым панелям. Для утепления используют сэндвич-панели толщиной 5 см с плитой средней жесткости, состоящей из базальтового волокна.

В комплектацию транспортных блоков входят электрические конвекторы мощностью 1 кВт, предназначенные для внутреннего прогрева помещений.

Блок устройства внутреннего напряжения дополнительно может быть оборудован сборными камерами:

• КСО 386;

• КСО 393.

Блок устройства низкого напряжения можно дополнительно оборудовать панелями распределительных щитов. Типы всех панелей и камер, а также их количество определяется заказчиком самостоятельно при помощи заполнения опросного листа во время заказа.

Технические характеристики

Прежде чем купить КТПН 400 кВа, важно ознакомиться с техническими характеристиками:

• мощность блоков устройства высокого напряжения и распределительного устройства низкого напряжения составляет 400 кВа;
• номинальное напряжение блока устройства КТПН 400/6/0,4 высокого напряжения – 6 кВа, а номинальный ток предохранителя – 80 А;
• блок устройства высокого напряжения КТНП 400/10/0,4 обладает номинальным напряжением 10 кВ, а номинальный ток предохранителя – 50 А.

Характеристики у блоков распределительных устройств низкого напряжения для распределительных подстанций обоих типов одинаковые:

• номинальный ток трансформатора – 580 А;
• номинальное напряжение – 0,4 кВ.

Произведение монтажа

Подстанция монтируется на фундамент из бетона или кирпича, при этом максимально важно учитывать ее габариты. Блоки устройства низкого напряжения и устройства высокого напряжения крепятся друг к другу болтами. Для подключения трансформаторов со стороны высокого и низкого напряжения следует воспользоваться гибкой ошиновкой, то есть кабельными перемычками.

На всех блоках присутствуют места, необходимые для соединения внешних и внутренних контуров заземления. Условия размещения конструкции определяются отметкой, типом и глубиной фундамента.

Транспортировка конструкции трансформаторных подстанций не нуждается в применении специальной техники, получении разрешения на перевозку и сопровождение негабаритных грузов. Любое транспортное средство высотой 4 метра и шириной 2,5 метра не превышает разрешенных норм.

Доставку конструкций трансформаторных подстанций могут выполнять такие бортовые автомобили, как КамАЗ, а также железнодорожный транспорт на полувагонах или открытых платформах.

Цены на ячейки КТПН в Белгороде, вы можете уточнить у наших специалистов по телефону.
