Ячейки КСО

Камера сборная одностороннего обслуживания – электротехническая установка, используемая в качестве комплектующего звена в распределительных устройствах энергоснабжения на стороне высокого напряжения. Она служит для снятия ВН, его распределения по сети и защиты системы от перегрузок и аварийных ситуаций.

Установка используется:

• в системах городского энергоснабжения;
• в распределительных сетях сельского значения;
• для оснащения подстанций с малыми токами КЗ (до 20 кА);
• для временного энергообеспечения строительных объектов.

Эксплуатируется в сетях с изолированной или заземленной нейтралью (через дугогасящий реактор или резистор) с номинальными показателями напряжения переменного трехфазного тока 6 (10) кВ и частотой 50-60 Гц.

Особенности КСО

Ячейки КСО отличаются от КРУ открытым исполнением – наружной прокладкой сборных шин в верхней части камеры. Отличительной чертой изделия является допуск к внутреннему оснащению с одной стороны, что позволяет минимизировать затраты полезной площади, устанавливая шкафы вплотную друг к другу задними и боковыми стенками. Для этого предусмотрены технические отверстия под болтовые крепления и кабельную прокладку.

Типовые камеры КСО характеризуются стационарным монтажом рабочей аппаратуры и упрощенной конфигурацией.

Каталог продукции

Компания Электростандарт – лидер отечественного электротехнического рынка – специализируется на выпуске высоковольтной и низковольтной аппаратуры следующих направлений:

• КТП по типу;
• КТП по мощности;
• КСО;
• ЩО;
• КРУ;
• ПКУ;
• реклоузеры.

Широкая востребованность нашей продукции обусловлена ее высоким качеством, надежностью, безопасностью и конкурентоспособными ценами.

Цены на камеру КСО зависят от сложности исполнения, комплектации и дополнительных особенностей. Стоимость типовых проектов представлена в каталоге Электростандарта, для просчета стоимости установки по индивидуальным техническим требованиям рекомендуем обратиться к нашим менеджерам по телефону.

Конструкция и комплектация

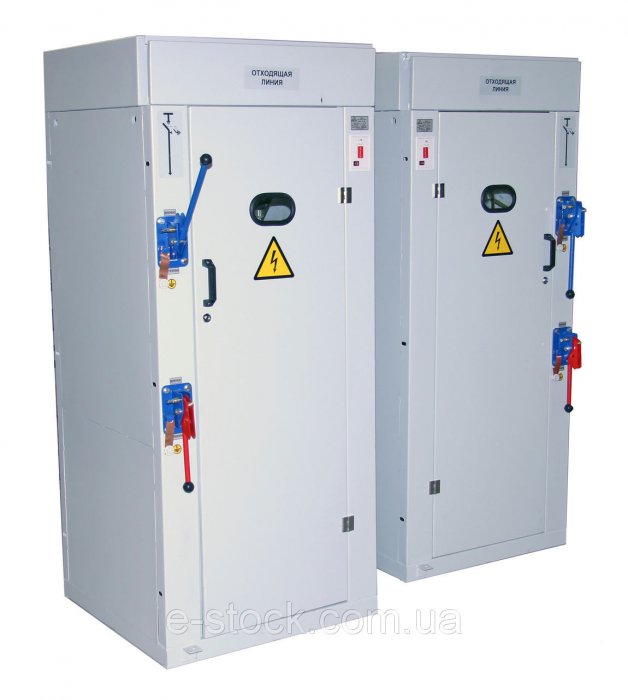

КСО представляет собой металлоконструкцию с открытой задней стенкой и торцевыми сторонами (для камер, располагающихся в начале и конце ряда, предусмотрены торцевые панели). На фасадной стороне расположены дверцы (их количество продиктовано конфигурацией ячейки) и выводы устройств измерения, ножи заземления.

Внутреннее пространство камеры делится на несколько модулей:

• ввода (релейной защиты);
• вакуумного выключателя с измерительными трансформаторами тока;
• отходящих кабелей.

В классической комплектации сборная камера оснащается:

• масляными и вакуумными выключателями;
• разъединителями;
• заземлителями;
• выключателями нагрузки;
• предохранителями;
• ограничителями напряжения.

Доступ в отсеки разрешен в случае выключения заземляющих ножей, что исключает поражение персонала электрическим током от прикосновения к токоведущим частям.

Услуги

Каждый объект энергоснабжения имеет свои особенности, которые в обязательном порядке должны быть учтены при монтаже электротехнической аппаратуры. Типовые проекты изделий не всегда предусматривают наличие дополнительных факторов. Над решением проблемы с подбором устройств, максимально отвечающих потребностям конкретного участка потребления, работают наши специалисты. Инженеры и проектировщики компании Электростандарт разрабатывают индивидуальные проекты ячеек КСО с учетом пожеланий клиентов и специфики реальных объектов.

Помимо этого, мы предоставляем дополнительный сервис:

Мы заботимся о своей репутации, поэтому тщательно следим за качеством реализуемого товара и уровнем сервисного обслуживания.
